全自動立式圓瓶貼標機TBJ-21100
全自動貼標機,圓瓶貼標機
-
全自動立式圓瓶貼標機TBJ-21100，適用范圍廣，可滿足圓瓶的全周貼標或半圓周貼標，瓶子間貼標切換簡單，調整方便。
基本用途
● 適用于制藥、食品、日化等行業的圓瓶貼標，可貼全周貼標和半圓周貼標。
● 可選配自動轉盤理瓶機，可直接連接前端生產線，自動送瓶進入貼標機，增加效率。
● 可選配配置色帶打碼貼標機，可在線打印生產日期和批號，減少瓶子包裝工序，提高生產效益。
工作過程
● 核心工作原理：分瓶機構將產品分開后，傳感器檢測到產品經過，傳回信號到貼標控制系統，在適當位置控制系統控制電機送出標簽并貼附在產品待貼標位置上，產品流經覆標裝置，覆標帶帶動產品轉動，標簽被滾覆，一張標簽的貼附動作完成.
● 操作過程：放產品（可接流水線）—>產品輸送（設備自動實現）—>產品分距—>產品檢測—>貼標—>覆標—>收集已貼標產品。
適用范圍
適用標簽：不干膠標簽、不干膠膜、電子監管碼、條形碼等。
適用產品：要求在圓周面上貼附標簽或膜的產品。
應用行業：廣泛應用于食品、醫藥、化妝品、日化、電子、五金、塑膠等行業。
應用實例：PET圓瓶貼標、塑料瓶貼標、食品罐頭等。

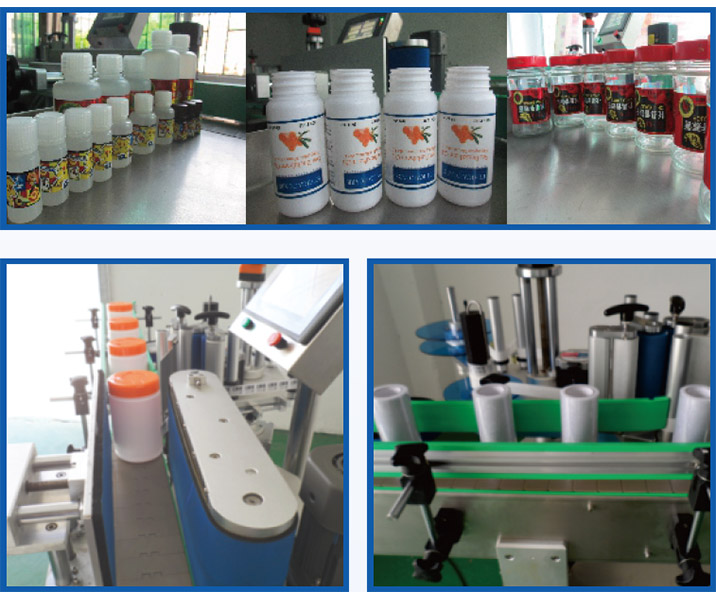

應用案例
功能特點
● 適用范圍廣，可滿足圓瓶的全周貼標或半圓周貼標，瓶子間貼標切換簡單，調整方便；
● 標簽重合度高，標帶繞行采用糾偏機構，標帶不走偏，貼標部位x/y/z三個方向以及傾斜度共八個自由度可調，調整無死角，標簽重合度高；
● 貼標質量?jī)?yōu)，采用彈壓性覆標皮帶，貼標平整、無皺褶，提升包裝質量；
● 應用靈活，瓶子站立式貼標，具備自動分瓶功能，可單機生產，也可接流水線生產；
● 智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；
● 穩定性高，松下PLC+維控彩色觸摸屏+松下針形電眼+意大利帝斯測標簽電眼組成的高級電控系統，支持設備7×24小時運轉；
● 調整簡單，貼標速度、輸送速度、分瓶速度可實現無級調速，根據需要進行調整；
● 堅固耐用，采用三桿調整機構，充分利用三角形的穩定性，整機堅實耐用。采用不銹鋼和高級鋁合金制造，符合GMP生產要求；
● 可選配功能：
①熱打碼/噴碼功能；
②自動上料功能（結合產品考慮）；
③自動收料功能（結合產品考慮）；
④增加貼標裝置；
⑤圓周周向定位貼標功能；
⑥其他功能（按客戶要求訂做）。
技術參數
| 型號 | TBJ-21100 | 出標速度(m/min) | 5-25m/min |
| 適用標簽長度 | 20mm-314mm | 貼標速度(pcs/min) | 40-120pcs/min |
| 適用標簽寬度 | 15mm-150mm | 輸送速度(m/min) | 5-25m/min |
| 適用產品直徑 (針對圓瓶) | φ25mm-φ100mm | 重量 | 185kg |
| 適用產品高度 (針對圓瓶)(mm) | 25mm-230mm | 頻率 (HZ) | 50HZ |
| 適用標卷外徑 (mm) | φ280mm | 電壓 | 220V |
| 適用標卷內徑 (mm) | φ76mm | 功率 (w) | 500W |
| 貼標精度 (mm) | 士1mm | 設備尺寸( mm) | 1950*1100*1200 |
(以上為標準機型技術參數，其他特殊要求和功能，可量身訂做)

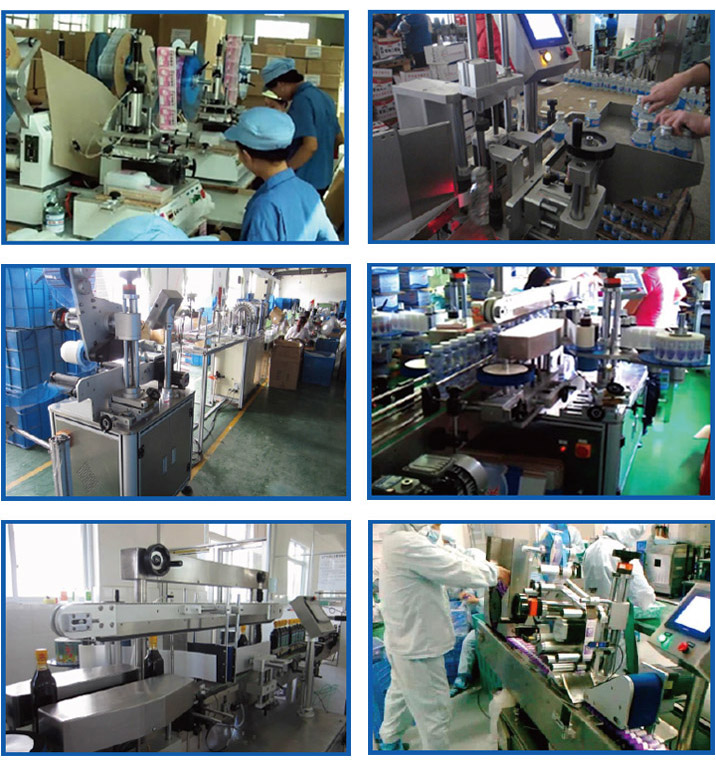

客戶現場
